PARKER派克比例节流阀

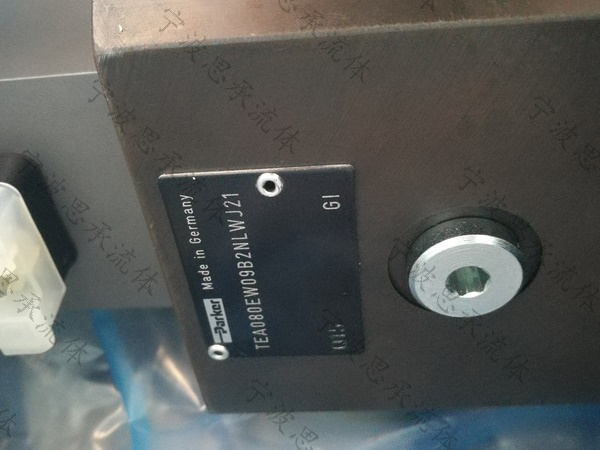

派克电液比例节流阀TEA系列：

蓄能器排油阀适用于需要在短时间内从液压蓄能器大流量排油的液压回路。

典型应用有：注射成型机、压铸机及各类压机液压系统。

与TDA比例节流阀相同，但电磁方向阀集成在本型阀的主导控制电路中，以满足上述设备的标准要求。方向阀起到保证作用。X油路的控制压力引导活塞的弹簧腔，卸载活塞的另一个腔。活塞在控制压力的作用下压向主座阀，关闭主阀芯的中间通道，增加主阀上部控制腔的压力。因此，主座阀在自身控制腔压力的作用下主动压在阀座上，主阀可靠关闭。因此，没有油流过BA或油箱系统设备。

派克电液比例节流阀TDA系列：

它由三个层次组成，用于控制大流量。座椅阀主阀由顺序阀芯通过阀座结构控制，比例电磁阀通过力反馈调节顺序阀芯的位置。这样，主阀芯的位置就不会受到压差的影响，压差可以达到很大的工作压力。主导控制流量约为1I/min，工作低压为3bar，流量调节精度为0.5%。由于流量特性曲线累进，在小流量区，调节精度提高到0.25%。整个行程的调整时间约为25ms。当液流方向为B向A时，B向A在初始关闭位置无泄漏，初始位置无需主导控制流量。回油口T处的压力不应高于100bar。
